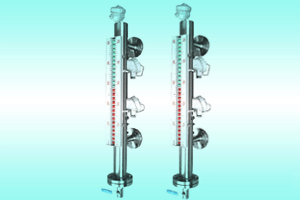

一。夾套型磁翻板液位計(ZR-UHZ-52Z)基本結構

    在磁翻板液位計測量管（主體管）之外加裝套管，套管上、下兩端各有一個進出汽（液）接口，進而構成夾套式磁翻板液位計。

二、夾套型磁翻板液位計(ZR-UHZ-52Z)用途

夾套式主要用于高粘度和低沸點介質液位的測量。

當測量粘度大易凝固的液體介質時，可在夾套腔內連續通入蒸汽或高溫水，便可有效的防止被測介質在測量管內凝固，因而可連續地進行液位測量。

當測量低沸點易沸騰的液體介質時，可在夾套腔內連續通入冷卻水來穩定液面，從而可準確的觀察液面的高度。

三、主要技術參數

1、測量范圍：L=500～6000mm；

2、指示誤差：±10mm；

3、工作壓力：≤6.3MPa；

4、介質溫度：350℃；

5、介質密度：≥0.4g/ cm3；

6、夾套腔內保溫或者保冷介質壓力：≤0.6MPa；

7、夾套腔接管尺寸：G1/2"（外螺紋）；

    8、 連接法蘭：□規格：DN20、DN25（任選）；□標準：PN1.0～PN2.5，JB/T83-94（平焊）   PN4.0～PN0，JB/T84-94（凹凸），儀表凸面?；蜻x用其它法蘭標準，訂貨時請注明。

9、安裝方式：側裝。

   10、夾套腔接管入口（下端），應加裝一個針型閥，以便于夾套腔內介質的通斷；

四、產品型譜
